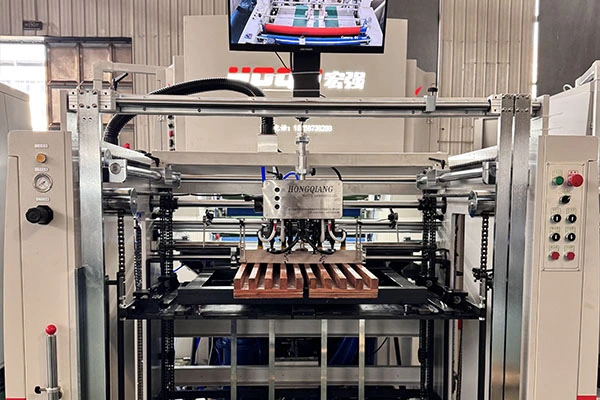

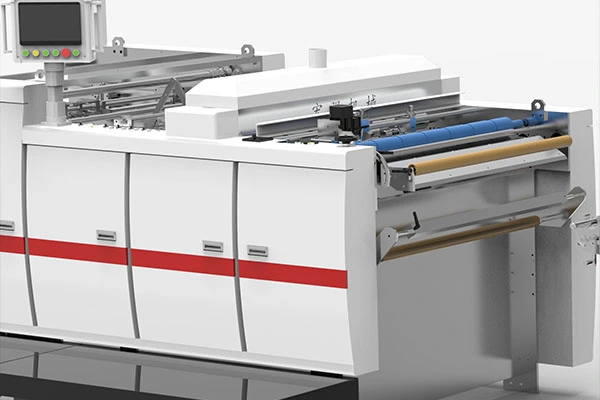

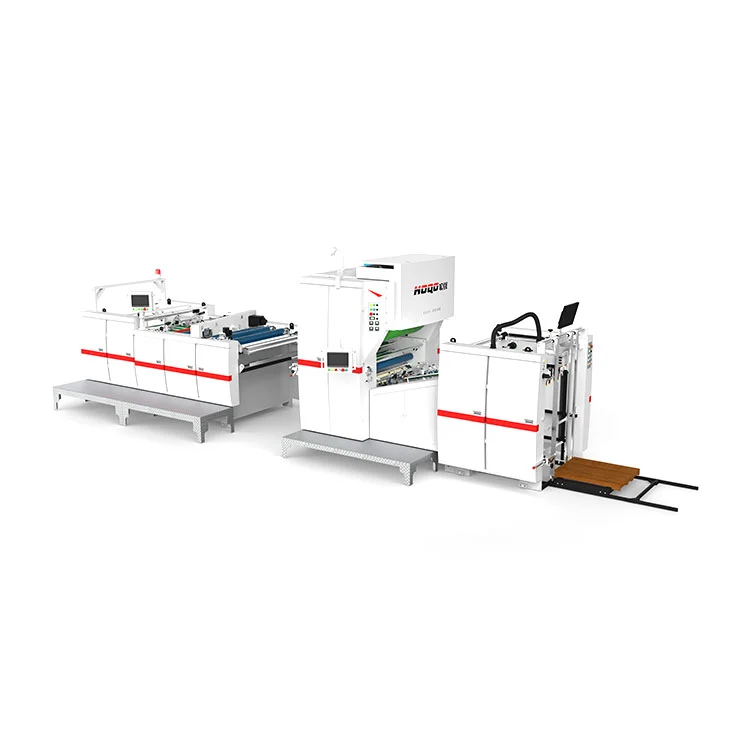

Automaatne vertikaalse keti noaga lamineerimismasin

Kui teie tootmine hõlmab PET-i, metallkomposiitkilet, PLA-d ja muid spetsiaalseid kilesid paksusega üle 20 μm, võivad traditsioonilised ketasnoad silmitsi seista ebapiisava lõikejõu või kehvade tulemustega. Hongqiang Hiina juhtiva lamineerimismasinate tootjana tõi turule automaatse vertikaalse kettnoaga lamineerimismasina (mudel ZDFM-AC). See kasutab valikulist servoajamiga ketilõikurit, mis on spetsiaalselt loodud tugeva ja paksu spetsiaalse kile jaoks, pakkudes tugevat, stabiilset ja kiiret lõikejõudlust, mis on professionaalne tööriist raskete kaetud materjalide ületamiseks.

Saada päring

Tootekirjeldus

Hiina lamineerimisseadmete tootja Hongqiang pakub automaatset vertikaalse kettnoaga lamineerimismasinat (mudel ZDFM-AC). See mudel on ette nähtud spetsiaalsete kilede, nagu PET, metallkomposiit ja PLA, mille paksus on üle 20 μm, töötlemiseks, kus tavaliste ketasnugade lõiketõhusus võib olla piiratud. Masin sisaldab valikulist servoajamiga ketilõikurit, mis on loodud järjepideva ja stabiilse lõikamise tagamiseks sitkemate materjalide puhul. Sellel on ka kolm servosüsteemi protsessi täpseks juhtimiseks, patenteeritud kolmetsooniline elektromagnetiline küttesüsteem, mis saavutab töötemperatuuri umbes viie minutiga ja tarbib väidetavalt umbes 33% vähem energiat kui mõned alternatiivid, ning raske malmraam, mis tagab parema jäikuse. Töökiiruse vahemikus 20–100 m/min on seadmete eesmärk toetada usaldusväärset pikaajalist tootmist. Väärtuslike kiledega töötavatele tootjatele võib see konfiguratsioon pakkuda kasulikku viisi tootmisvõimsuste laiendamiseks nõudlikumates lamineerimisrakendustes.

Toote parameeter (spetsifikatsioon)

Mudeli nimi	ZDFM-1100AC	ZDFM-1250*1450AC
Max paberilehe suurus (W*L)	1080*880mm	1200mm * 1450mm
Min. Paberilehe suurus (W*L)	350*280mm	350mm * 280mm
Lamineerimise kiirus	20-100 m/min (servojuhitav)	20-100 m/min (servojuhitav)
Paberi paksus	80-550 g / ㎡	80-550 g / ㎡
Tootmisvõimsus	24 kW	27 kW
Koguvõimsus	74 kW	77 kW
Õhuvarustus	1000L/min 0,8Mpa	1000L/min 0,8Mpa
Toiteallikas	380V 50Hz / 3P4W	380V 50Hz / 3P4W

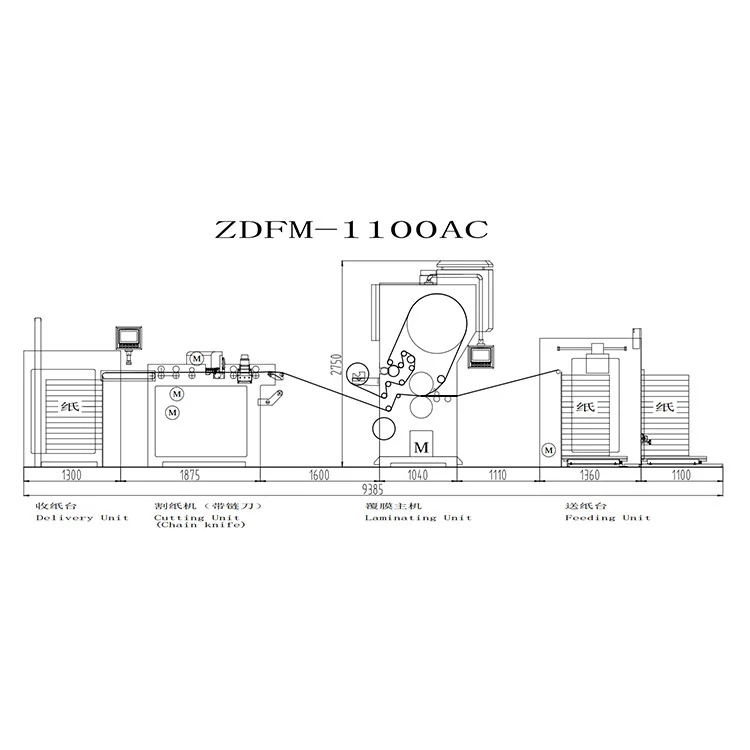

Üldmõõtmed (LLK)	9385 * 2200 * 2750 mm	1213523502750mm
Kaal	≈8050 kg	≈8650 kg
Kattuv Täpsus	≤+1,5 mm	≤+1,5 mm
Veealuse kile paksus (tavaline)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Tavaline liimi paksus	4-10 g/m²	4-10 g/m²
Katteeelne liimikihi paksus (tavaline)	15-35 μm	15-35 μm
Non-Stop söötmise kõrgus	1100 mm	1100 mm
Koguja paberi kõrgus (koos kaubaalusega)	1250 mm	1250 mm
Konteiner	40 peakorter	40 peakorter
HS kood	8439300000	439300000
Materjalide ühilduvus	PET-, OPP-, BOPP-kiled; paberist aluspinnad; jäigad pakkematerjalid	PET-, OPP-, BOPP-kiled; paberist aluspinnad; jäigad pakkematerjalid

Funktsioon ja omadused:

1. Vastavus riiklikele standarditele

Sertifitseeritud mehaaniline disain koos ulatusliku ohutuskattega vastavalt Hiina kõrgtehnoloogilistele tööstusstandarditele.

2. Vankumatu stabiilsus

Vastupidav malmist raam tagab stabiilse, vibratsiooniga vähendatud töö isegi pikaajalise raske koormuse korral, mis on projekteeritud kestma üle 20 aasta.

3. Täppispaberi söötmine

Voolujooneline servo sööturisüsteem võimaldab substraadi sujuvat voolu koos aktiivse ummistuse ärahoidmise ja automaatse häälestusega.

4. Smart Alignment Technology

Kõrge täpsusega servojoondus pakub ±1,5 mm positsioneerimistäpsust serva täpseks registreerimiseks.

5. Optimeeritud soojussüsteem (3-tsooniline segmenteeritud elektromagnetiline kuumutusrull)

Tõhus soojuse tõstmine: saavutab 100°C umbes 5 minutiga – oluliselt kiiremini kui traditsioonilised alternatiivid.
Hoiustamistemperatuuri konsistents: säilitab liimi ühtluse, et säilitada pinna kvaliteeti kogu suure kiirusega sõitmise ajal.
Sihttsooni soojendus: kuni 720 mm formaatide puhul aktiveeritakse ainult teine tsoon, mis säästab umbes 33% energiat.
Pikendatud komponentide kasutusiga: fokuseeritud kuumutamine vähendab kummirulli kulumist, aidates kaasa väiksematele tegevuskuludele.

6. Intelligentsed töörežiimid

ZDFM-A: üheastmeline automatiseeritud jada, mis hõlmab söötmist, liimimist, lamineerimist, survepumpamist ja vabastamist, lõikamist ja virnastamist.

ZDFM-S: kalibreerimisabiga töö – sisestage HMI-le lehe suurus ja 14 servoseadet joonduvad automaatselt umbes 1 minuti jooksul.

7. Null-seisaku tootlikkus

Plaatide vahetamise süsteem vähendab seisakuid ja võib soodustada märkimisväärset kogutoodangu kasvu.

8. Reaalajas protsesside juhtimine

Reaalajas visuaalne järelevalve koos IoT-ühenduvusega annab igal ajal kaugülevaate.

9. Põhikomponendid maailma liidritelt

Elektrisüsteemid: Schneider Electric (FR), Omron (JP).

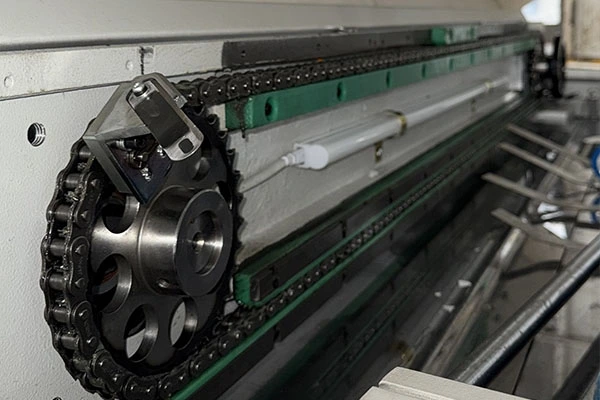

Keti noa seade (valikuline)

1. UmbesKeti nuga Seade, servoajamiga keti nugafilmi lõikaminekiire kiirus, sobibPET/metall/PLAfilmid. (soovitatavkile paksus >20μm)

2.Paberilõikur on varustatud pingeregulaatoriga, topeltkomplektidrullimisvastane struktuur. Lamineerimineõhukesed paberitooted lamedadjamitte lokkisy.

KKK

Q1: Mille poolest erineb keti nuga tavalisest ketasnoast?

A1: keti nuga kasutab kiiremaks lõikamiseks servoajamiga tera. Kettnuga sobib paremini paksemate kilede (üle 20 μm) ja spetsiaalsete substraatide, nagu PET või metalliseeritud kiled, jaoks. Automaatne vertikaalse keti noaga lamineerimismasin pakub mõlemat, nii et saate lõikurit oma materjaliga sobitada.

K2: Millistel juhtudel soovitaksite keti nuga muude lõikevõimaluste asemel?

V2: Kui töötlete sageli PET-, metalli- või PLA-kilesid või kui teie kile paksus ületab 20 μm, võib kettnuga olla tõhusam valik. Standardsete BOPP- ja PSA-materjalide puhul töötab ketas või lihvketas sageli hästi – seega on keti nuga valikuline uuendus.

3. küsimus: kuidas aitab kettnoa süsteem õhukese paberi kõverdumist vältida?

A3: see on varustatud pingutuskontrolleri ja topeltrullivastaste struktuuridega, mis aitavad õhukese paberi pärast lamineerimist tasapinnalisena hoida. See võib parandada virnastamise kvaliteeti, kuigi tegelik jõudlus sõltub paberi kaalust.

Q4: Kas keti nuga mõjutab tootmiskiirust võrreldes teiste lõikuritega?

A4: keti nuga on servoajamiga ja mõeldud suureks tööks, seega töötab see tavaliselt sama kiiresti kui masina maksimaalne kiirus. Lõikekiirus on reguleeritav – automaatse vertikaalse kettnoaga lamineerimismasina eelis.

K5: Millist hooldust keti nuga vajab?

A5: tera ja pingutussüsteemi on soovitatav regulaarselt kontrollida. Keti nuga on ehitatud vastupidavust silmas pidades, kuid nagu iga lõikekomponent, võib see vajada perioodilist reguleerimist või väljavahetamist olenevalt kasutusmahust.
