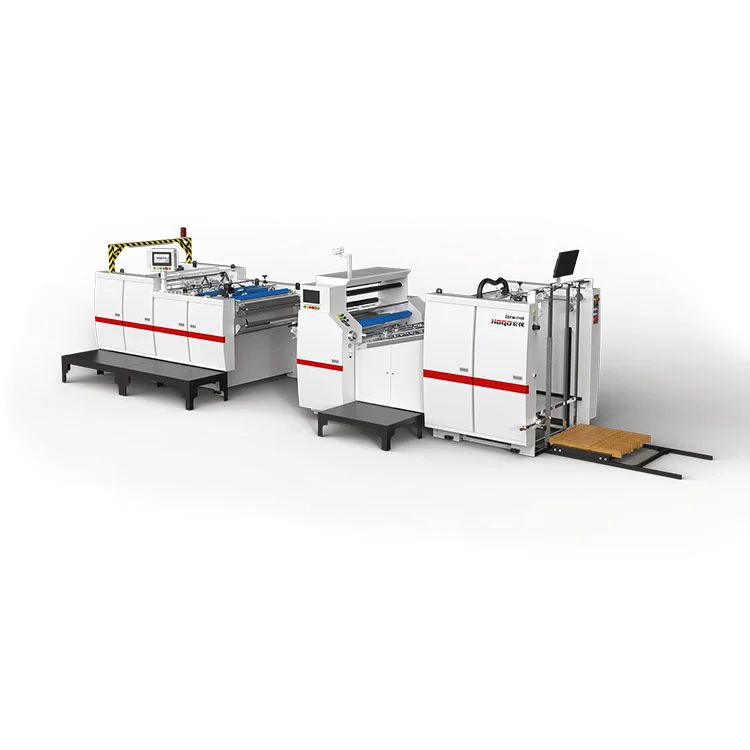

Termilise kile eelkatmise lamineerimismasin

Tootmise tõhususe ja keskkonnastandardite poole püüdlemisel on tänapäeval kitsaskohaks saanud traditsiooniline katmisprotsess, mis liimib ja kuivatab. Hongqiang kui Hiina kiletehnoloogia uuendaja tõi turule kvaliteetse ZDFM-E termokile eelkatmise lamineerimismasina, mis on loodud spetsiaalselt eelkaetud (liimivaba) kile ja optimeeritud disaini jaoks. See loobub keerukatest liimimis- ja kuivatussüsteemidest ning seda saab katta ainult täpse kuumuse ja rõhuga. See muudab selle struktuuri lihtsamaks, väiksema energiatarbimisega (koguvõimsus vaid 30KW), stabiilsemaks kiiruseks (20-100 m/min), sobib kuumale ja kuumale rõhule, kiiretele tootmisstsenaariumidele.

Saada päring

Tootekirjeldus

Hongqiangi termokile eelkatmise lamineerimismasin ZDFM-E on ette nähtud kasutamiseks eelkaetud (liimivaba) kiledega, mis välistab vajaduse eraldi liimimis- ja kuivatusüksuste järele. See lihtsustatud disain vähendab üldist energiatarbimist ligikaudu 30 kW-ni ja toetab töökiirusi 20 kuni 100 m/min, muutes selle sobivaks kiireks termilise lamineerimise rakendusteks. Masin sisaldab patenteeritud elektromagnetilist küttetehnoloogiat, mis saavutab töötemperatuuri umbes viie minutiga ja tarbib väidetavalt umbes 33% vähem energiat kui mõned tavalised süsteemid, ning malmist raam, mis tagab konstruktsiooni stabiilsuse. Sujuv konfiguratsioon võib kaasa aidata madalamatele soetuskuludele, väiksematele hooldusnõuetele ja stabiilsele tööle, samas kui valikulised funktsioonid, nagu hüdrokiletõstukid, lisavad mugavust. Eelkaetud kile töötlemisele keskenduvate toimingute puhul pakub see seade tasakaalustatud lähenemisviisi tõhususele ja kulutõhususele.

Toote parameeter (spetsifikatsioon)

Mudeli nimi	*ZDFM-820820E**	*ZDFM-1100880E**	*ZDFM-11001250E**	*ZDFM-12501450E**	*ZDFM-13501650E**
Max paberilehe suurus (W*L)	800mm * 820mm	1080*880mm	1080mm * 1250mm	1200mm * 1450mm	1300 mm * 1650 mm
Min. Paberilehe suurus (W*L)	220mm * 230mm	350*280mm	350mm * 280mm	350mm * 280mm	350mm * 280mm
Lamineerimise kiirus	15–90 m/min (servojuhtimisega)	20-100 m/min (servojuhitav)	20-100 m/min (servojuhitav)	20-100 m/min (servojuhitav)	20-100 m/min (servojuhitav)
Paberi paksus	100-550 g / ㎡	80-550 g / ㎡	80-550 g / ㎡	80-550 g / ㎡	80-550 g / ㎡
Tootmisvõimsus	15 kW	15 kW	15 kW	15 kW	15 kW
Koguvõimsus	35 kW	35 kW	35 kW	35 kW	35 kW
Õhuvarustus	1000L/min 0,8Mpa	1000L/min 0,8Mpa	1000L/min 0,8Mpa	1000L/min 0,8Mpa	1000L/min 0,8Mpa
Toiteallikas	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W

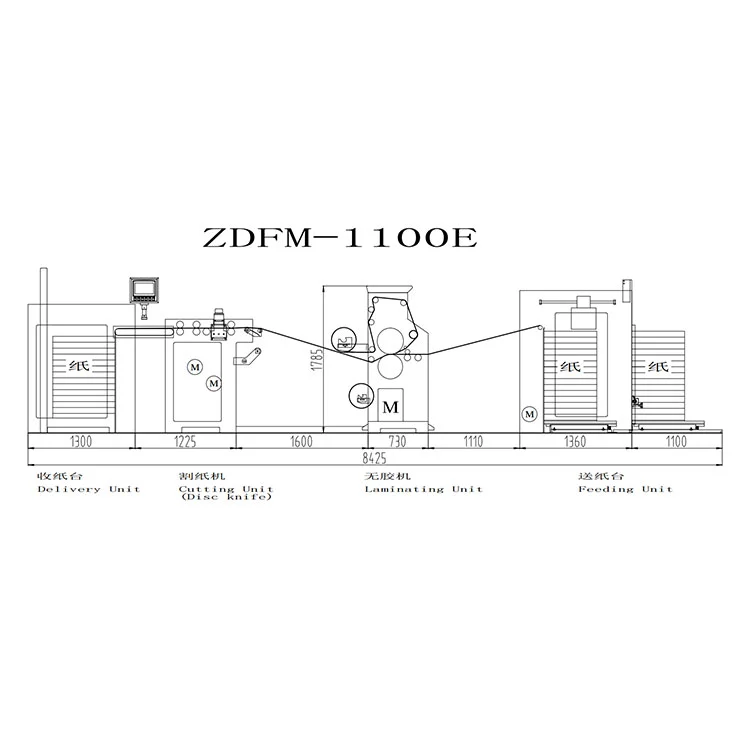

Üldmõõtmed (LLK)	7570mm * 1850mm * 2000mm	8245 * 2150 * 2000 mm	9905 * 2200 * 1800 mm	10900mm * 2300mm * 2000mm	11900mm * 2400mm * 2000mm
Kaal	≈4500 kg	≈5900 kg	≈6100 kg	≈7500 kg	≈8200 kg
Kattuv Täpsus	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm
Veealuse kile paksus (tavaline)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Katteeelne liimikihi paksus (tavaline)	15-35 μm	15-35 μm	15-35 μm	15-35 μm	15-35 μm
Non-Stop söötmise kõrgus	1100 mm	1100 mm	1100 mm	1100 mm	1100 mm
Koguja paberi kõrgus (koos kaubaalusega)	1250 mm	1250 mm	1250 mm	1250 mm	1250 mm
Konteiner	40 peakorter	40 peakorter	40 peakorter	40 peakorter	40 peakorter
HS kood	8439300000	8439300000	8439300000	8439300000	8439300000
Materjalide ühilduvus	OPP, BOPP kiled; paberist aluspinnad; jäigad pakkematerjalid	OPP, BOPP kiled; paberist aluspinnad; jäigad pakkematerjalid	OPP, BOPP kiled; paberist aluspinnad; jäigad pakkematerjalid	OPP, BOPP kiled; paberist aluspinnad; jäigad pakkematerjalid	OPP, BOPP kiled; paberist aluspinnad; jäigad pakkematerjalid

Funktsioon ja omadused:

1. Vastavus riiklikule standardile

Täielik mehaaniline disain koos ohutusprotokollide ja komponentidega, mis on sertifitseeritud Hiina kõrgtehnoloogiliste tööstusstandardite järgi.

2. Vankumatu stabiilsus

Malmist suurarvuti tagab vibratsioonivaba ja ülistabiilse töö isegi raskete tsüklite korral, eluiga üle 20 aasta.

3. Täppispaberi söötmine

Servojuhitav sööturisüsteem tagab sujuva, ummistusevaba paberi transpordi koos automaatse reguleerimisega.

4. Smart Alignment Technology

Servoajamiga paberi joondusmehhanism saavutab ±1,5 mm positsioneerimistäpsuse, mis tagab veatu servade sobitamise.

5. Läbimurdeline küttesüsteem (3-tsooniline segmenteeritud elektromagnetiline kuumutusrull)

Kohene soojenemine (soojeneb 100°C 5 minutiga – 6 korda kiiremini kui tavalised rullid.)
Kõrge konstantse temperatuuri täpsus (säilitab liimi ühtluse, et parandada lamineerimise pinnaefekti isegi suurtel kiirustel.)
Energiasääst (aktiveerib teise tsooni väikeste formaatide puhul ≤720 mm, vähendades energiatarbimist 33% võrra)
Pikem eluiga (Sihitud kuumutamine vähendab kummirulli kulumist, vähendades hoolduskulusid.)

6. Intelligentsed töörežiimid

ZDFM-E: ühe nupuvajutusega täisautomaatika (automaatne söötmine, liimi pealekandmine, rõhu pumpamine ja vabastamine, lõikamine ja virnastamine).

ZDFM-S: intelligentne kalibreerimine (Sisestades HMI kaudu lehtede suurused, reguleerivad 11 servoseadet automaatselt oma asukohti 1 minuti jooksul).

7. Null-seisaku tootlikkus

Pideva plaadivahetuse süsteem välistab seisakuid, suurendades toodangut 100%.

8. Reaalajas protsesside juhtimine

Sisseehitatud tahavaate jälgimine IoT-ühenduvuse abil ööpäevaringseks kaugjuhtimisdiagnostikaks.

9. Põhikomponendid maailma liidritelt

Elektrisüsteemid: Schneider Electric (FR), Omron (JP).

Kettanoa seade (standardne)

1.Ketta nugaon varustatud4 tera, millega saab filmi lõigatatoote ühine asendpooltketasnoa seadme pööramine.

2.Horisontaalne lõikaminesaab filmi paremini lõigata ilmapaberipinna kahjustamine, mida juhib aeraldi sagedusmuundur, jakiirust saab vabalt validaerinevate olukordadega toimetulemiseks.

Lihvketta lõikeseade (standardne)

1.Lihvketta lõikurlihvib tõhusaltkile pind sülesprinditud kihti kahjustamata. See teeb koostööd põrkerullidega‌, võimaldadesmaterjali kiire eraldamine. Eriti sobiliksurvetundliku liimi (PSA) töötlemine .

2.Põrkerullidvõtab vastu aisearendatud paberitõmbemehhanism, mis kasutabkiiruse erinevusjuurdekiiresti katkifilm jaeraldage paber. See saavutab tootepole sabakilet ega rullkilet.
